Problém s „vodotěsným“ marketingovým pojmem
Někde po cestě přestalo mít „vodotěsný“ velký význam. Projděte si každého outdoorového prodejce a zjistíte, že toto slovo se vztahuje na všechno od lehkého turistického batohu, který zvládne mrholení, až po taktický vak na vybavení určený pro úplné ponoření. Stejné označení, za tím úplně jiné inženýrství.
U většiny spotřebitelských aplikací je tato nejednoznačnost tolerovatelná. U značek, se kterými spolupracujeme – tedy těch, které dodávají profesionální kajakáře, pobřežní rybolovné operace, pátrací a záchranné týmy a taktické potápěčské jednotky – tomu tak není. Když se naložený kajak převrátí v peřejích třídy IV nebo když je vak s vybavením potápěčského týmu tažen do hloubky, vak buď drží, nebo ne. Neexistuje žádný střední výsledek, který by stál za přijetí.
Nanaší testovací laboratoři pro výzkum a vývoj Dongguanjsme ustoupili od subjektivního hodnocení rozstřiku a stanovili jsme hydrostatický tlak 1,0 bar jako základní standard pro naši řadu suchých vaků pro extrémní námořní účely. Následuje vysvětlení toho, co tato norma ve skutečnosti znamená, jak fungují materiály a konstrukční metody za ní a proč se inženýrské volby spíše spojují, než aby fungovaly izolovaně.
1. Standard 1,0 bar: Co to číslo ve skutečnosti znamená na vodě
Systém hodnocení IP – IPX6, IPX7, IPX8 – je užitečný rámec, ale byl vyvinut především pro elektroniku a testován za kontrolovaných statických podmínek. IPX7 certifikuje dočasné ponoření do jednoho metru po dobu třiceti minut. To je rozumná specifikace pro smartphone, ale nezachycuje, co se stane se suchým vakem, když na něj vodák spadne bokem v tekoucí vodě, nebo když ho proud přitlačí ke skalní stěně trvalým směrovým tlakem.
Jeden bar tlaku odpovídá hmotnosti 10metrového sloupce vody dopadajícího na povrch. Během našeho procesu kontroly kvality jsou prototypové vaky nafouknuty, utěsněny a umístěny do našich tlakových komor. Vnitřní tlak se zvýší na 1,0 bar a udržuje se zde po delší dobu. Podmínka průchodu je jednoduchá: žádné mikrobubliny unikající z jakéhokoli švu, svarového spoje nebo uzavíracího bodu.
Přežitím tohoto testu se potvrzují dvě věci. Za prvé, taška si udržuje hermetické těsnění za podmínek, které jdou daleko za IPX7 – skutečný výkon IPX8, necertifikované, ale ověřené v komoře. Za druhé, konstrukce švů je odolná proti profouknutí: pokud 90kilogramový uživatel přistane přímo na plně nafouknutý vak, zachycený vzduch nemá kam jít, kromě materiálu nebo spojů. Ve svařovaném sáčku Sealock to zůstane na místě. Vak si drží svůj strukturální tvar a funguje jako nouzová pomůcka pro plavání bez porušení švu. To je reálný scénář, pro který testujeme, ne teoretický okrajový případ.
2. Výběr materiálu: Proč 840D TPU nahradil PVC v naší řadě Extreme
Sáček, který pod vodou drží tlak, je nesmyslný, pokud se při prvním kontaktu s ostrou hranou roztrhne. Námořní tašky pro velké zatížení se historicky spoléhaly na PVC – je levné a přirozeně vodotěsné, díky čemuž se stalo výchozí volbou po celá desetiletí. Ale PVC s sebou nese řadu závazků, které od něj odtlačily vážné výrobce.
V chladných podmínkách PVC značně tuhne. Pod cca -10°C je ohebnost výrazně ohrožena a pod bodem mrazu začíná praskat pod ohybovým namáháním. Pro každého, kdo pracuje v prostředí alpských řek nebo v mořských podmínkách ve vysokých zeměpisných šířkách, je to smysluplný režim selhání. Vystavení UV záření v průběhu času problém zhoršuje, degraduje změkčovadla v materiálu a způsobuje praskání povrchu dříve, než samotná konstrukční tkanina vykazuje opotřebení. A tato změkčovadla – často na bázi ftalátů – jsou stále více neslučitelná s regulačními požadavky, jako je kalifornský Prop 65 a rámec EU REACH, což vytváří skutečné riziko dodržování předpisů pro značky prodávající na tyto trhy.
Naše extrémní ponorná řada používá nylon potažený TPU 840 Denier. Počet denier odráží hmotnost a hustotu základní tkaniny – 840D sedí na těžším konci toho, co je praktické pro nositelnou tašku, a ripstop mřížka vetkaná do základny poskytuje skutečnou odolnost proti šíření propíchnutí ostrými korály, rybími háčky a abrazivním pískovcem.
Povlak TPU se za studena chová jinak než PVC: zůstává pružný a ohebný do -30 °C (-22 °F), což udržuje sáček funkční v podmínkách, kdy by ekvivalenty PVC již ztuhly a zkřehly. Odolnost proti slané vodě a UV záření je zabudována do chemického složení materiálu a není přidána prostřednictvím povrchové úpravy, takže se nedegradují stejnou rychlostí jako nátěry. A materiál neobsahuje PFAS, což je stále důležitější pro týmy nákupu, které pracují v souladu se závazky ESG.
3. Konstrukční metoda: Proč šití nemůže projít hydrostatickým testem
Výběr materiálu vede tašku většinou k opravdové ponořitelnosti. Konstrukční metoda určuje, zda se tam skutečně dostane.
Každý průchod šicí jehly látkou vytvoří díru. Páska na švy zakrývá tyto otvory přiměřeně pro odolnost proti stříkající vodě, ale při trvalém hydrostatickém tlaku je páska dočasným řešením. Cykly roztahování a smršťování, které přichází se stlačeným vzduchem za slunečného počasí, v kombinaci s mechanickým ohybem při běžném používání způsobují postupné oddělování spojů pásek. Taška, která projde počáteční zkouškou splash, často selže v ekvivalentu šestého měsíce.

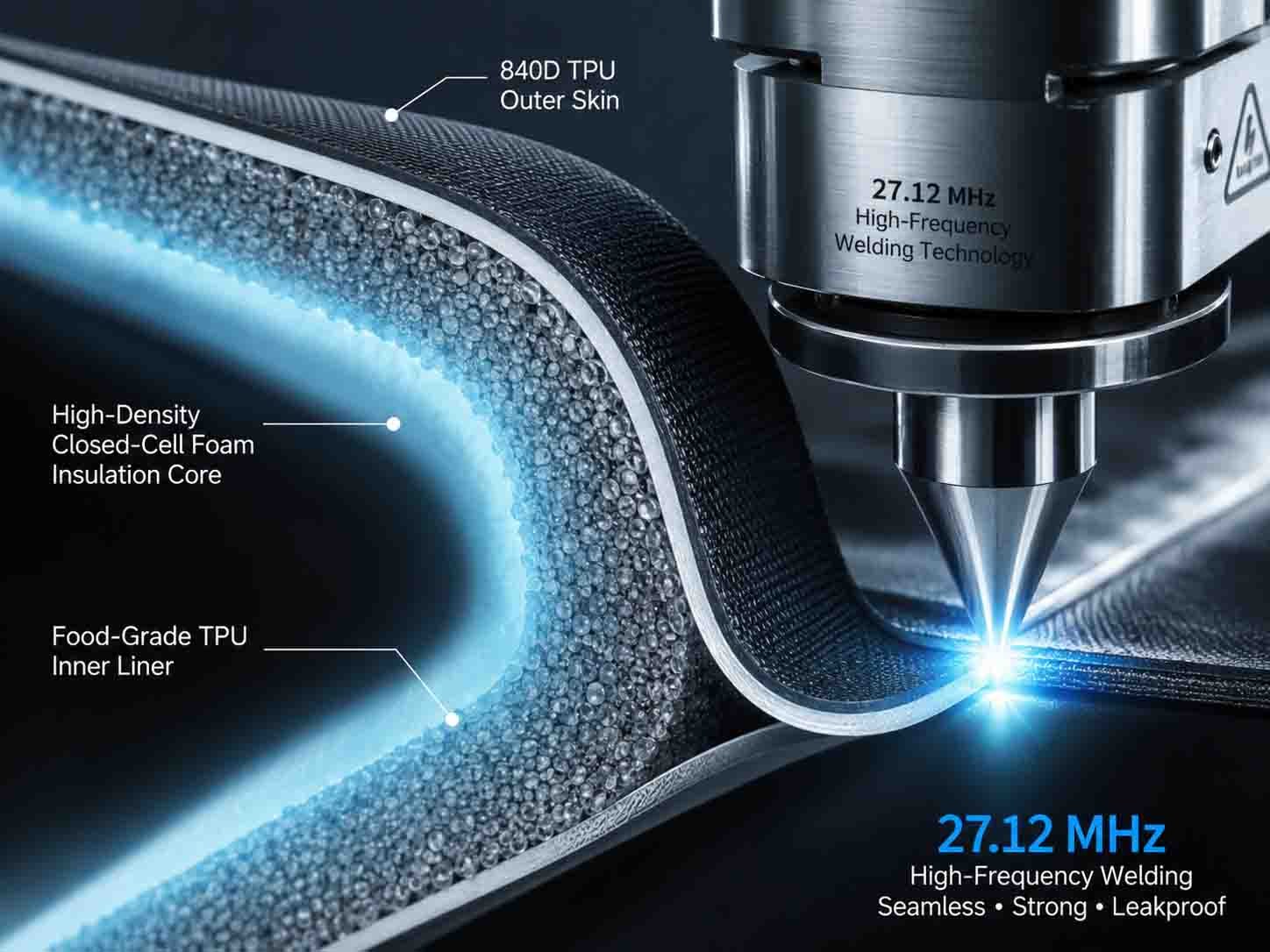

Naše linky na výrobu extrémně suchých vaků nepoužívají žádné šití na primárních nepromokavých švech. Všechny konstrukční spoje jsou vyrobeny vysokofrekvenčním svařováním 27,12 MHz.
Fyzika HF svařování se liší od mechanického upevnění. Když jsou dva panely z 840D TPU umístěny pod svařovací matrici, elektromagnetické pole rozhýbe molekulární strukturu polyuretanu na kontaktním rozhraní. Pod řízeným pneumatickým tlakem materiály dosáhnou lokalizovaného stavu taveniny a spojí se – nikoli spojí, spojí – do jediné souvislé vrstvy materiálu. Výsledný spoj nemá žádný otvor, žádný okraj pásky, žádnou koncentraci mechanického napětí. Při destruktivním testování svarové švy trvale selhávají v základní tkanině dříve, než povolí samotná svarová linie. Je to jediná konstrukční metoda, kterou jsme našli a která spolehlivě přežije opakované hydrostatické cyklování 1,0 bar bez progresivní degradace.
Stejný princip se vztahuje i na upevnění hardwaru. D-kroužky, kotvící body popruhu MOLLE a uchycení řemínků jsou přivařeny k výztužným záplatám TPU na vnější straně vaku, místo aby byly přišity přes primární membránu. Nosnost je zachována, aniž by kdy došlo k proražení vodotěsné bariéry.
4. Uzavírací systémy: Roll-Top vs. Vzduchotěsný zip pro různé provozní podmínky
Tělo tašky může být zkonstruováno na vysoké úrovni, a přesto nebude fungovat, pokud se systém zavírání neshoduje. Nabízíme dvě architektury v závislosti na tom, jak bude konečný produkt používán.
Pro expediční suché vaky, motocyklové vaky a aplikace, kde je frekvence přístupu nízká, ale požadavky na ochranu jsou absolutní, používáme prodloužený rolovací límec vyztužený TPU. Tři přesné záhyby stlačují materiál proti sobě a odolné přezky UTX-Duraflex udržují tuto kompresi při zatížení. Mechanická vodní bariéra, kterou to vytváří, nemá žádné pohyblivé části a žádnou dráhu degradace těsnění – funguje stejně v den 1 a den 500.
Pro taktické batohy, muškařské pasové batohy a jakékoli aplikace, kde uživatel potřebuje častý a rychlý přístup, aniž by musel brašnu vyjímat z vody nebo ji odkládat, integrujeme prémiové vzduchotěsné zipové systémy. Ty používají uzávěry z extrudovaného polymeru – bezzubé nebo s těžkými zuby v závislosti na specifikaci –, které se do sebe zapadají dostatečně těsně, aby zabránily úniku stlačeného vzduchu. Každá zipová jednotka je před uvedením do výroby individuálně tlakově testována jako součást našeho vstupního procesu kontroly kvality. Vak postavený na zipu, který projde naším komorovým testem, lze bez úprav použít jako certifikovanou pomůcku pro flotaci.
Volba mezi těmito dvěma systémy není primárně estetická – je to funkce přístupového vzoru a prostředí nasazení. Pracujeme na tom s klienty OEM během fáze specifikace, takže výběr uzávěru je řízen skutečným použitím v terénu, spíše než tím, co je nejjednodušší na výrobu.
Co to znamená pro značky hodnotící dodavatele ponorných suchých pytlů
V kategorii profesionálních námořních a extrémních vodních sportů není selhání produktu jen návratem – je to bezpečnostní incident. Týmy pro nákup pro tyto aplikace nesou skutečnou odpovědnost za to, co skončí v terénu, což znamená, že proces ověřování musí jít hlouběji než marketingový jazyk dodavatele.
Hydrostatický standard 1,0 bar, konstrukce 840D TPU a architektura HF svařovaných švů nejsou nezávislé prvky – jde o systém a každý prvek závisí na výkonu ostatních. Náš tým Dongguan tyto specifikace vyvíjí a ověřuje interně; nášVietnamvýrobní zařízení je replikují pod stálým technickým dozorem. Stejný testovací protokol, který prošel prototypem v Dongguanu, je tím, co čistí výrobní jednotky v Ho Či Minově Městě.
Pokud stavíte ponornou linku na suché vaky a chcete pochopit, co vlastně inženýrství zahrnuje, jsme přímo k dispozici.
Často kladené otázky
Q1: Můžeme pro projekt sbalitelných suchých sáčků specifikovat lehčí hmotnost látky – 420D nebo 600D?
Ano. 840D je náš standard pro aplikace zahrnující abrazi o skály, korály nebo drsné povrchy lodí. Pro bikepacking, ultralehkou turistiku nebo jakýkoli projekt citlivý na váhu, náš R&D tým konstruuje HF svařované tašky z 420D TPU nebo ultralehkého sil-nylonu. Konstrukční metoda zůstává stejná; před provedením výrobních parametrů ověřujeme ponornost podle specifikace tlaku, kterou aplikace vyžaduje.
Otázka 2: Jak testujete dlouhodobou trvanlivost švu při vystavení UV záření a slané vodě?
Kromě testování hydrostatickým tlakem naše zařízení v Dongguanu provozuje u prototypových švů zrychlené cykly povětrnostních vlivů – kombinované působení UV záření, vysoké vlhkosti a nasycení solným roztokem navržené tak, aby simulovaly víceleté námořní použití ve stlačeném čase. Před schválením konstrukční specifikace pro výrobu testujeme za těchto podmínek přilnavost povlaku TPU, integritu svarové linie a rozměrovou stabilitu.
Q3: Jsou vzduchotěsné zipy skutečně ponořitelné nebo jsou určeny pro voděodolnost pouze na povrchu?
Systémy zipů, které specifikujeme pro naši extrémní námořní sérii, jsou před vstupem do našeho výrobního inventáře individuálně tlakově testovány na plnou ponoritelnost. Používají se v aplikacích, kde je taška aktivně ponořena – tažena za plavidlo, používaná při přechodu řeky – nejen vystavena dešti nebo stříkající vodě. Pokud zip neprojde tlakovou zkouškou jako vstupní komponenta, nedostane se do tašky, kterou odesíláme.
Q4: Lze přidat montážní materiál, aniž by byla ohrožena vodotěsná membrána?
Ano, a to je jedna z oblastí, kde se náš způsob stavby nejvíce liší od šitých alternativ. Všechny D-kroužky, vázací body a kotvicí popruh MOLLE jsou připevněny pomocí HF-svařovaných TPU výztužných záplat na vnějším povrchu tašky. Nic neprorazí primární membránu. Záplaty nesou značnou zátěž – testujeme je destruktivně – aniž bychom vytvořili jakoukoli cestu pro pronikání vody do těla tašky.
