Věda o odolnosti Cold-Flex: 1000D balistické TPU a integrita švu v sub-nulových scénářích

Specifikace odolného suchého vaku na základě standardního listu specifikace pro pokojovou teplotu je běžnou chybou při nákupu. Při 25 °C většina komerčních termoplastických polyuretanových (TPU) fólií vykazuje vynikající pevnost v tahu a elasticitu. Snižte operační prostředí na -30 °C při taktickém pátrání a záchraně (SAR) nebo námořním nasazení na otevřeném oceánu a fyzika materiálu se zcela změní. Pružná bariéra se stává křehkou překážkou.

Pro manažery dodavatelského řetězce, kteří konstruují kritická zařízení v rámci naší společnostiprůvodce ponornými suchými vaky (Pillar Roadmap)Přežití pod nulou vyžaduje pochopení nízkoteplotní krystalizace. Když naložený pytel spadne na zmrzlou zem nebo je pevně přivázán pod vlnobitím, selhání je jen zřídka čisté roztržení tkaniny. Jedná se o mezifázový smykový lom podél vysokofrekvenční linie svaru. To je místo, kde standardní venkovní výroba selhává.

The Glass Transition Blind Spot: Polyester vs. Polyether TPU

V továrně běžné smluvní obchody považují všechny povlaky TPU za rovnocenné. Silně se zaměřují na denier tkaniny, volí masivní 1000D balistické vazby, přičemž zcela ignorují chemické složení polymerové matrice laminované do této vazby.

Povlaky TPU na bázi polyesteru fungují dobře ve standardních testech mechanického oděru. Nicméně jejich teplota skelného přechodu – bod, kde polymerní matrice přechází z pružného, ​​pryžového stavu do tuhé, křehké skleněné struktury – je notoricky vysoká, často se pohybuje kolem -15 °C. Když jsou polyesterové molekulární řetězce vystaveny mrazu v alpském nebo přímořském prostředí, ztrácejí svou pohyblivost. Při opakovaném ohýbání se v samotné potahové vrstvě vytvářejí mikrotrhliny, které vedou k rychlé mechanické delaminaci od základní textilie.

Taktické a pátrací a záchranné operace vyžadují speciální formulace TPU na bázi polyetheru. Polyetherové chemické struktury udržují pohyblivost molekulárních segmentů až do -40 °C nebo nižší. Tato flexibilita při nízkých teplotách je nesmlouvavá u zařízení, které musí vydržet brutální fyzické síly popsané v naší analýzenámořní palubní suché vaky pod vlnami. Bez tohoto materiálového základu vodotěsná bariéra praskne podél ohybových linií dlouho před dokončením mise.

Fyzika koncentrace napětí při přechodu na hrany

Rozhraní švu suchého vaku svařovaného RF podléhá masivnímu termodynamickému namáhání během výrobního cyklu. Během vysokofrekvenčního zpracování 27,12 MHz jsou excitovány polární molekuly TPU, které roztaví vrstvy zevnitř ven a vytvoří monolitickou molekulární strukturu.

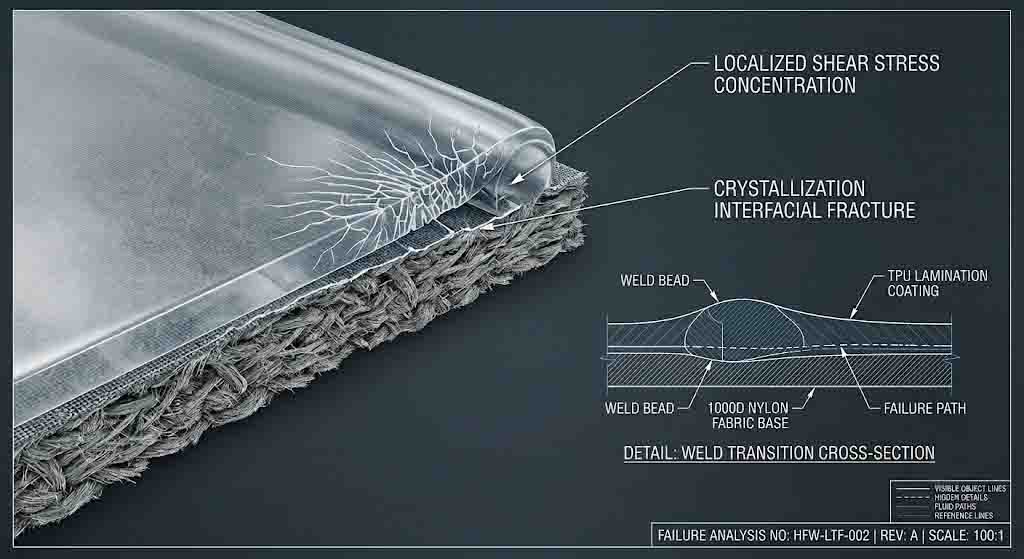

Nebezpečná zóna je přesná čára, kde se svařovaný úsek setkává s nesvařeným pružným pláštěm – přechodem okraje. Pokud se pneumatické rozložení tlaku přes zakázkově obrobenou mosaznou matrici posune byť jen o zlomek milimetru, vytvoří se na této hranici mikroskopický ztenčený krok dolů. V podmínkách pod nulou, kdy materiál prochází rychlým zpomalením nebo nárazovým zatížením, působí tento mikrokrok jako prudký koncentrátor napětí. Křehká polymerní matrice nemůže rozptýlit energii prostřednictvím elastické deformace. Okamžitě se střihne na hraniční čáře, což je mechanismus kritického selhání, který neustále odstraňujeme prostřednictvím našich specializovaných zařízeníprotokoly výroby taktických vodotěsných zařízení.

Eliminace delaminace prostřednictvím tepelné stabilizace po svařování

Uvolnění pneumatického tlaku z vysokofrekvenčního svařovacího nástroje v okamžiku, kdy se elektromagnetické pole vypne, je receptem na selhání latentního švu. Když se polymerní řetězce taví při vysoké frekvenci, vyžadují specifický cyklus prodlevy chlazení při trvalém stlačení, aby se správně vyrovnal a uvolnil spoj.

Zkrácení tohoto chladícího cyklu o 0,5 sekundy zvyšuje výrobní kapacitu, ale zachycuje masivní zbytkové smykové napětí uvnitř svarové zóny. Když se tento šev setká s extrémním studeným šokem, vnitřní pnutí se spojí s vnějším zatížením okolního prostředí a spustí spontánní praskání bez viditelného vnějšího dopadu. Naše linky na výrobu vozidel a taktických vaků implementují automatizovanou tepelnou stabilizaci po svařování. Mosazné nástroje drží tavenou vrstvu pod přesným stlačením, dokud teplota neklesne pod práh rekrystalizace polymeru, což zajišťuje rovnoměrnou molekulární vazbu schopnou přežít brutální tolerance vibrací vyžadované aplikacemi s vysokým zatížením, jako je např.hardcore motocyklové rally inženýrství zavazadel.

Ověřování spolehlivosti švů při nízkých teplotách

Továrna, která nemůže prokázat své metriky kvality při simulovaném zneužívání v terénu, jen hádá. Vizuální kontrola nemůže identifikovat vnitřní mikrodutiny nebo krystalizační křehkost polymeru skrytou uvnitř těžkého balistického svaru 1000D.

Naše konstrukce v extrémním prostředí ověřujeme extrahováním materiálových kupónů z výrobních sérií a jejich vystavením cyklickému nízkoteplotnímu dynamickému ohybovému testování ve specializovaných komorách pro prostředí. Po úpravě za studena jsou tyto vzorky podrobeny destruktivnímu T-odlupování a hydrostatickému roztržení, které je porovnáno s našimi interními testyNormy pro testování hydrostatickým tlakem 1,0 bar. Kritéria vyhovění jsou binární: nulové mikropraskání při 10 000 nepřetržitých cyklech ohybu při -30 °C a absolutní nulová migrace tekutiny přes rozhraní švu při špičkovém natlakování. Tato nekompromisní ověřovací smyčka poskytuje ředitelům globálního nákupu auditovatelné strukturální zabezpečení s nulovým selháním.

Nejčastější dotazy k inženýrství pro Sub-Zero Procurement
