Přežití scénáře nejhoršího případu: Jak manažeři zdrojů hodnotí suché sáčky v extrémním stavu
Na rekreačním trhu je porucha suchého vaku nepříjemností. Mokrý telefon, nějaké vlhké občerstvení, zničený paperback. Produkt se vrátí, značka dostane recenzi a tým sourcingu se o tom dozví na příští čtvrtletní schůzce.
V profesionálních aplikacích na divoké vodě, v pobřežních námořních a taktických vyhledávacích a záchranných aplikacích je kalkulace selhání jiná. Ztráta zařízení má provozní důsledky. V některých scénářích má bezpečnostní prvky. Manažeři sourcingu dodávající na tyto trhy nehodnotí produkty podle spotřebitelských standardů – hodnotí je podle specifických poruchových režimů, ke kterým dochází, když podmínky přestanou být kontrolovatelné.
Tato příručka podrobně probírá tři z těchto scénářů: co se ve skutečnosti stane se standardním suchým pytlem za každé podmínky, kde nejprve selže konstrukční metoda a jak musí vypadat výrobní specifikace, aby ji přežil.

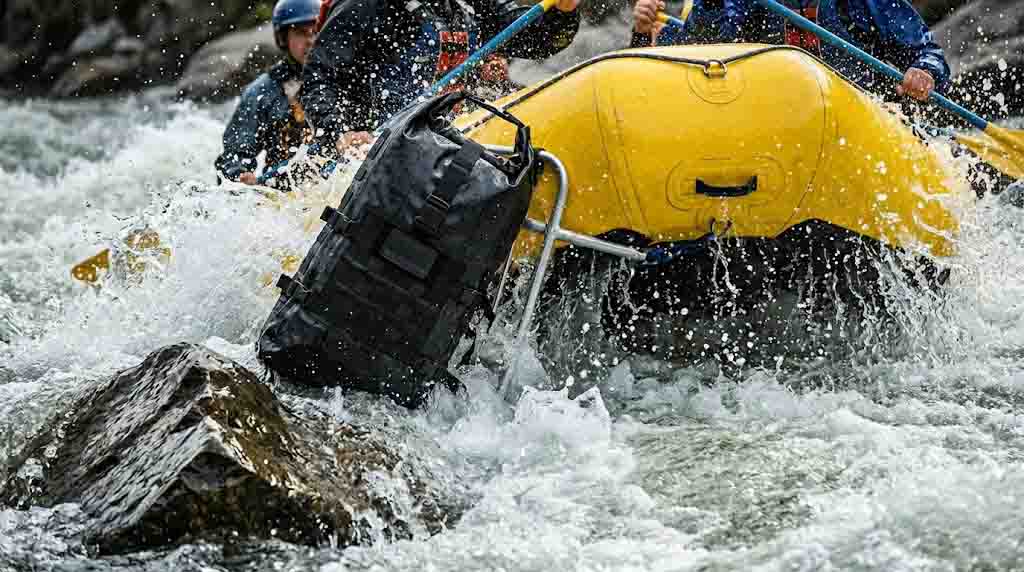

Scénář 1: Převrhnutí bílé vody třídy V – náraz, otěr a náhlý tlak
V peřejích třídy V se raft převrací. Suchý pytel připevněný k rámu jde s ním – násilně ponořený, unášený proudem do skal, přišpendlený pod hydrostatickou zátěží a tažen přes štěrk a ponořené okraje říms, než se vynoří po proudu. Celá sekvence může trvat třicet sekund. Mechanické požadavky na sáček během těchto třiceti sekund jsou přísnější než cokoli, pro co je navržen standardní spotřební výrobek.
Standardní konstrukce selže ve dvou bodech současně. Tenký PVC nebo nylon s nízkou hustotou se při kontaktu s ostrými hranami skály trhají – ne proto, že by byl materiál vadný, ale protože nebyl specifikován pro odolnost proti oděru při této intenzitě. A šité švy, které jsou již strukturálním slabým místem každé nepromokavé tašky, vyfouknou pod náhlým skokem hydrostatického tlaku při vysokorychlostním ponoření. Efekt vodního rázu rychlého převrácení generuje lokalizovaný tlak v liniích švu, který páska švu nemůže přežít. Sáček vyteče, než se vynoří.
Jak má stavba vypadat
Odolnost proti oděru v prostředí třídy V vyžaduje jako materiál pláště nylon potažený TPU 840 Denier. Počet denier 840D odráží podkladovou tkaninu dostatečně hustou, aby odolala šíření propíchnutí při ostrém kontaktu – ripstop mřížka vetkaná do základní tkaniny zabraňuje natržení povrchu. TPU povlak na této základně poskytuje souvislý vodotěsný film, který zachovává integritu, i když je vnější povrch opakovaně v kontaktu s kamenem a štěrkem. Nejedná se o okrajový upgrade ze spotřebitelských materiálů; to je jiná kategorie materiálů.
Konstrukce švu musí být RF svařena. Vysokofrekvenční svařování taví panely TPU na molekulární úrovni – spojovací zóna se stává jedním souvislým kusem materiálu bez otvorů pro jehly, bez pásky a bez strukturální diskontinuity, která koncentruje napětí při náhlém tlakovém zatížení. Při destruktivním roztržení se správně RF svarové švy selhávají v základní látce dříve, než povolí svarová linie. To je standard, který musí šev splňovat, aby přežil náraz vodního rázu ve scénáři převrácení. Šité švy páskou, bez ohledu na kvalitu pásky, to nesplňují.

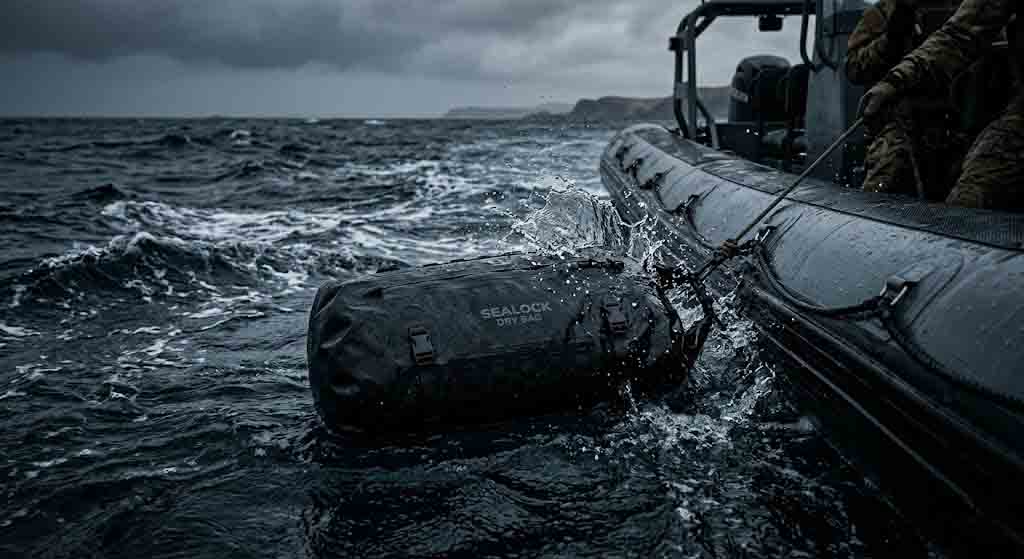

Scénář 2: Pobřežní námořní a taktické námořní operace – dlouhodobé ponoření, UV a chemické vystavení
Pobřežní rybářská plavidla a taktické nafukovací čluny s pevným trupem jsou tvrdým prostředím pro vybavení. Suchý pytel na pobřežním plavidle může ležet ve směsi slané vody a motorového oleje po dobu dvanácti hodin, stejnou dobu by mohl být vystaven přímému slunečnímu záření s intenzitou UV záření na úrovni moře a pak by mohl být během přesunu shozen přes palubu. Vak může před vytažením hodiny plavat. Obsah musí být po otevření suchý.
PVC v tomto prostředí selhává prostřednictvím dobře zdokumentované cesty degradace. Kombinace UV záření, slané vody a kontaktu s uhlovodíky napadá změkčovadla, která dodávají PVC jeho pružnost. Během opakovaných cyklů expozice – což je normální provozní stav na pracovní nádobě, nikoli na okrajovém pouzdře – se PVC stává postupně tužším a křehčím. Následuje praskání povrchu, a jakmile praskne vodotěsný povlak, pytel selhal jako avoděodolný výrobekbez ohledu na to, zda švy drží.
Rolovací uzávěr zavádí samostatný poruchový režim. Rolovací těsnění zcela závisí na přesnosti přehybu a napětí přezky. Při delším ponoření – zvláště když pytel spíše plave než je držen v kontrolované hloubce – je tlak vody na okrajích přehybu nepřetržitý. Záhyb, který byl dostatečně těsný pro krátké potřísnění nebo krátké ponoření, bude pomalu nasávat vodu po dobu několika hodin. Pro scénáře vyhledávání na moři, kde může být vak ve vodě po neurčitou dobu, jsou uzavírací systémy závislé na uživateli nespolehlivá specifikace.
Jak má stavba vypadat
TPU je správný skořepinový materiál pro námořní aplikace na moři, protože jeho odolnost vůči hydrolýze, degradaci UV zářením a chemickému působení je zabudována do chemie materiálu spíše než jako povrchová úprava. Nespoléhá se na potahovou vrstvu, která se může delaminovat – vodotěsnost je nedílnou součástí struktury materiálu. Flexibilita je zachována při provozních teplotách relevantních pro použití na moři, včetně prostředí se studenou vodou, kde by PVC již ztuhlo.
U uzavíracích systémů ve scénářích s prodlouženým ponořením nahrazují rolovací systémy vzduchotěsné zipové systémy. Ty používají uzávěry z extrudovaného polymeru – bezzubé nebo s těžkými zuby v závislosti na specifikaci –, které při zapojení vytvářejí mechanické hermetické těsnění, nezávisle na tom, jak je uživatel ovládá. Každá zipová jednotka by měla být před uvedením do výroby individuálně otestována tlakem. Sáček uzavřený správně specifikovaným vzduchotěsným zipem může být ponořen na dobu neurčitou, aniž by se těsnění zhoršilo, což zcela odstraňuje proměnnou uživatelské chyby z rovnice vodotěsnosti.

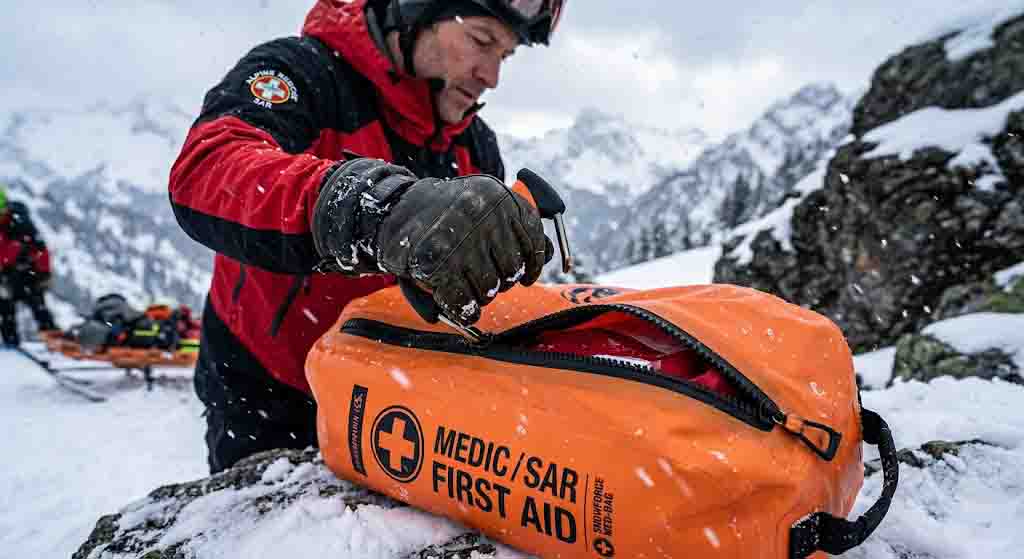

Scénář 3: Pátrání a záchrana v Alpách – teploty pod nulou a přístup z ruky
Pátrací a záchranný tým operující v mínusových alpských terénech má jiné požadavky než průvodce na divoké vodě nebo komerční rybář. Environmentální stres je spíše tepelný než hydraulický. Provozním požadavkem je spíše rychlost přístupu než trvalé ponoření. A režim selhání, který ukončí misi, není nutně taška, která vyteče – je to taška, kterou nelze rychle otevřít rukama v rukavicích ve tmě při -20 °C.
Cenově výhodné vodotěsné plasty trpí praskáním za studena – poruchou, při které materiál, který je pružný při okolní teplotě, zkřehne pod prahovou teplotou a praskne při mechanickém namáhání. Rolovací uzávěr složený při -15 °C může prasknout podél linie přehybu, když je vyvinut tlak na jeho rozvinutí. Uzavírací přezka vyrobená z nevhodného polymeru může prasknout. Toto nejsou scénáře zneužití; jsou to normální provozní podmínky pro zařízení alpine SAR a způsobují poruchy zařízení v okamžicích, kdy má porucha zařízení nejhorší možné načasování.
Problém přístupu je stejně praktický. Rolovací uzávěr vyžaduje dvě ruce, jemné ovládání motoru pro řízení sekvence skládání a poté manipulaci se sponou – to vše se výrazně ztíží u těžkých zimních rukavic, které snižují citlivost úchopu a zručnost rukou. V podmínkách zátěže v terénu není čas potřebný k přístupu k skládací tašce oproti tašce se zipem zanedbatelný rozdíl. V případě lékařské pohotovosti na tom záleží.
Jak má stavba vypadat
Odolnost proti praskání za studena vyžaduje formulovaný TPU a testovaný na výkon při nízkých teplotách. Prémiové třídy TPU si zachovávají flexibilitu až do -30 °C (-22 °F), což pokrývá rozsah provozních teplot při nasazení SAR v Alpách včetně prostředí s extrémním chladným počasím. Materiál se při skládání, stlačování a agresivní manipulaci při -20 °C chová stejně jako při okolní teplotě – žádné ztuhnutí, žádné praskání na liniích přehybu, žádné poruchy přezek způsobené křehkými polymerovými součástmi.
Integrace vzduchotěsného zipu se širokým hrdlem řeší problém přístupu přímo. Zip na rukojeti ve tvaru T lze uchopit a ovládat rukama v těžkých rukavicích jediným pohybem – otevřete brašnu, vytáhněte výstroj, zavřete a znovu uzavřete během několika sekund, nikoli patnácti až třiceti sekund, které za stejných podmínek vyžaduje roleta. Hermetické těsnění je zachováno bez ohledu na rychlost nebo přesnost provozu. Pro vaky na lékařské zásoby, pouzdra na komunikační zařízení a nouzové vybavení nasazené v operacích SAR za chladného počasí jde o architekturu přístupu, která odpovídá provozní realitě.
Vytvoření specifikace z režimu selhání
Logika získávání suchých vaků v extrémních podmínkách probíhá zpětně od scénáře selhání, spíše než vpřed ze seznamu schopností. Správná otázka není „jaké materiály a konstrukční metody tato továrna nabízí?“ – je to „co se stane s tímto produktem, když dojde k nejhoršímu případu, a přežije to konstrukční metoda?“
Pro aplikace s divokou vodou je nejhorším případem převrácení s kontaktem s horninou a náhlým hydrostatickým tlakem. Konstrukce, která to přežije, je skořepina 840D TPU s RF svařovanými švy, ověřená na tlak při roztržení nad očekávanou nárazovou zátěží. Pro pobřežní námořní lodě je nejhorším případem prodloužené nekontrolované ponoření v chemicky agresivním prostředí. Konstrukce, která to přežije, je TPU skořepina s odolností proti hydrolýze a mechanickým vzduchotěsným zipem, který není závislý na přesnosti uživatele. Pro alpské SAR je nejhorším případem kritický přístup k výstroji při -20 °C s rukama v rukavicích pod časovým tlakem. Konstrukce, která to přežije, je TPU odolná proti prasknutí za studena se širokým hrdlem a vzduchotěsným přístupem na zip navržená pro sníženou obratnost.
Při hodnocení OEM partnerů pro tyto aplikace požádejte o testovací údaje specifické pro každý scénář: hydrostatický tlak na roztržení pro ověření švu, výsledky testu ohybu materiálu za studena při provozní teplotě, záznamy o testech ponoření zipu.Výrobce se skutečnou schopností v extrémních podmínkách suchých vakůbudou mít tato data k dispozici, protože je vygenerovali během vývoje produktu – nikoli proto, že je sestavili jako odpověď na otázku auditu.
Často kladené otázky
Proč je suchý vak vhodný pro taktické nebo extrémní použití na divoké vodě?
Materiál a konstrukční metoda musí odpovídat konkrétním způsobům selhání aplikace. Pro divokou vodu to znamená skořepinovou tkaninu 840D TPU pro odolnost proti oděru a propíchnutí, RF svařované švy, které drží při náhlém zatížení hydrostatickým tlakem bez prasknutí, a uzavírací systémy, které udržují vodotěsnou integritu při dynamickém ponoření spíše než při statických hloubkových testech. Hodnoty IPX jsou výchozím bodem, ale nezachycují tlakovou špičku při převrácení nebo trvalé otěru při kontaktu s horninou – kromě certifikace ponoření si vyžádejte údaje o zkoušce tlaku na roztržení a výsledky testu cyklu oděru.
Jak se TPU liší od PVC v extrémních prostředích?
Výkonnostní rozdíl je nejviditelnější ve třech konkrétních podmínkách. Při nízkých teplotách si TPU zachovává pružnost až do -30 °C, zatímco PVC se postupně stává tužším a náchylným k praskání pod -10 °C – kritický rozdíl pro aplikace v alpských a studených vodách. Při vystavení UV záření a chemikáliím TPU odolává degradaci, aniž by se spoléhal na povrchovou vrstvu, která se může delaminovat, zatímco změkčovadla PVC se rozkládají při trvalé kombinaci slané vody a UV záření. A TPU je kompatibilní s formulacemi bez obsahu PFAS a vyhovujícími nařízení REACH, zatímco chemie ftalátových změkčovadel PVC vytváří regulační expozici na trzích EU a Kalifornie.
Proč jsou u nouzového a taktického vybavení preferovány vzduchotěsné zipy před rolovacím uzávěrem?
Dva důvody, které jsou na sobě nezávislé. Za prvé, mechanický vzduchotěsný zip vytváří hermetické těsnění bez ohledu na to, jak přesně nebo rychle jej uživatel ovládá – utěsnění je funkcí konstrukce uzávěru, nikoli techniky operátora. Rolovací uzávěr vyžaduje správnou sekvenci ohybů a napětí, aby spolehlivě těsnil, což do vodotěsného výkonu zavádí variabilitu způsobenou chybami uživatele. Za druhé, přístup pomocí zipu je provozně rychlejší a nevyžaduje jemné ovládání motoru – důležité pro provoz v rukavicích v chladném prostředí nebo pro časově kritický přístup k lékařskému nebo komunikačnímu zařízení. Pro spotřebitelské rekreační použití je často postačující roleta. Pro profesionální aplikace, kde na obsahu záleží při namáhání, je vhodnou specifikací mechanické těsnění a přístupová rychlost vzduchotěsného zipu.
