Měkký chladící batoh v sobě nese jednoduchý slib: udržujte led zmrzlý několik dní a neteče. Ukazuje se, že dodržení tohoto slibu je těžší, než by se zdálo – a propast mezi produkty, které jej drží, a produkty, které se téměř vždy nedaří, spočívá ve dvou technických rozhodnutích: z čeho je chladič vyroben a jak je sestaven.
Proč výběr materiálu začíná vložkou, ne skořepinou
Většina kupujících hodnotí chladnější batohy zvenčí – hmotnost látky, vnější úprava, kvalita popruhů. Na tom záleží, ale hlavní výkon se určuje na vložce. Je v přímém kontaktu s ledem, jídlem a roztavenou vodou po celé hodiny a je to povrch, který tuto vodu buď obsahuje, nebo ji nechává unikat.

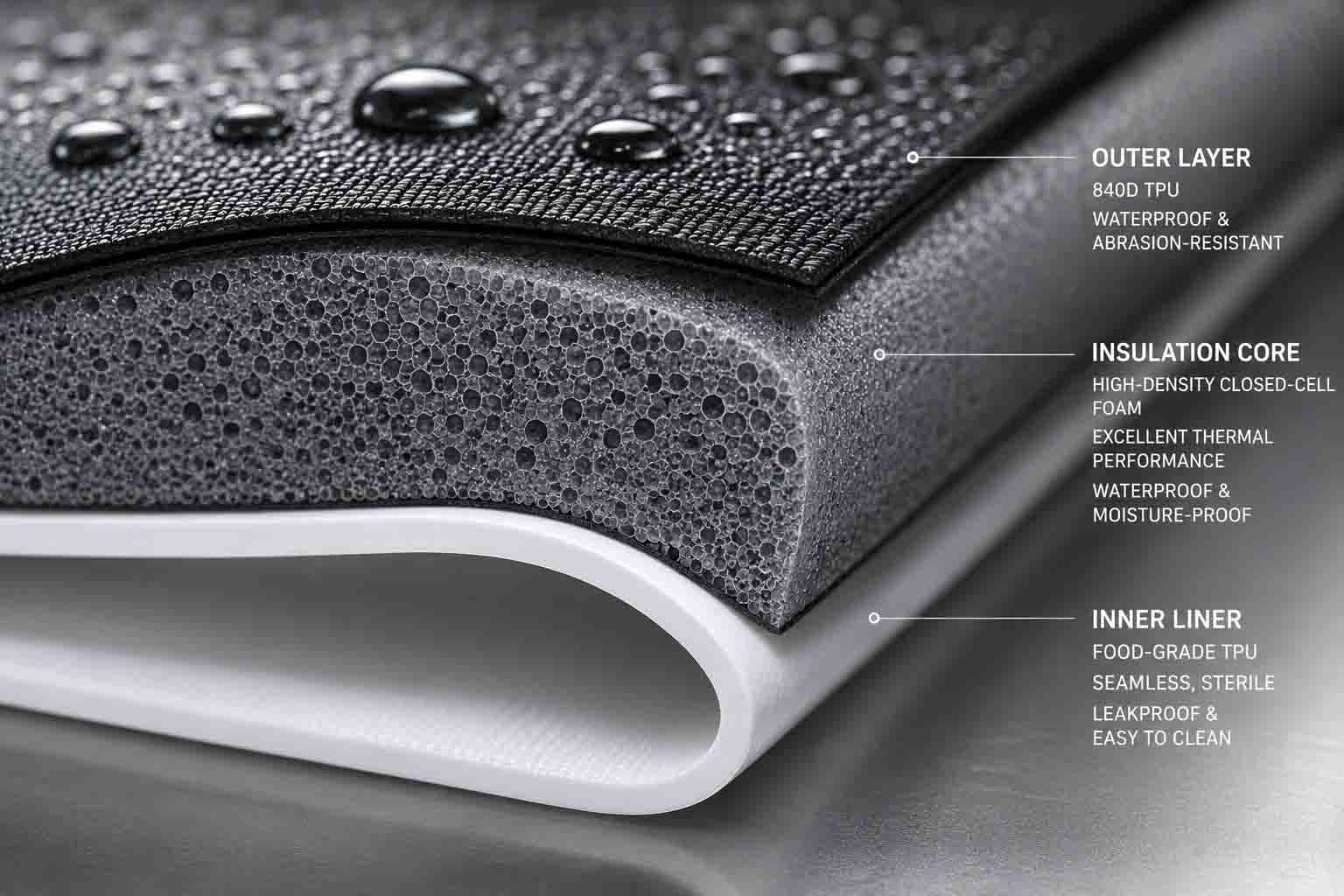

Prémiové měkké chladící batohy používají potravinářský TPU (termoplastický polyuretan) pro vnější skořepinu i vnitřní podšívku. Volba není libovolná.
Pro exteriér nabízí TPU kombinaci odolnosti proti oděru, odolnosti proti propíchnutí a pružnosti, které se standardní polyesterové nebo nylonové povlaky nemohou rovnat při dlouhodobém používání v terénu. Chladič, který tráví čas pokládáním v nerovném terénu, zabalením do nákladních prostor vozidel nebo přenášeným hustým křovím, akumuluje mechanické namáhání na svých površích. TPU zvládá toto namáhání bez praskání nebo delaminace povrchu – známý způsob selhání u levnějších chladnějších tkanin, které používají tenčí povlaky na slabších základních tkaninách.
Stejně důležité je teplotní chování. PVC, starý materiál pro voděodolné venkovní produkty, se stává křehkým a náchylným k praskání při nízkých teplotách – což vytváří ironický problém pro produkt určený k udržení ledu. TPU si zachovává flexibilitu v širokém teplotním rozsahu, včetně chladných podmínek, které jsou přesně tehdy, když je chladnější batoh pod zatížením. Také odolává degradaci UV zářením lépe než PVC při trvalém vystavení slunci, což je důležité pro produkt používaný ve venkovním prostředí po několik sezón.
Konkrétně u vnitřního obložení není certifikace potravinářské kvality marketingovým označením – je to specifikace materiálu. Vložka musí být v souladu s FDA, bez BPA a antimikrobiální, aby byla vhodná pro přímý kontakt s potravinami a nápoji. Tyto požadavky značně zužují výběr materiálu a vylučují řadu levnějších alternativ, které by jinak mohly projít základním testem odolnosti proti vodě.
Kde šité chladiče selhávají a proč jsou strukturální
Nejkonzistentnějším bodem selhání u levných měkkých chladičů není izolační pěna a není to zip – je to šev mezi panely vnitřní vložky. Pochopení proč vyžaduje podívat se na to, co vlastně dělá šití s voděodolným materiálem.

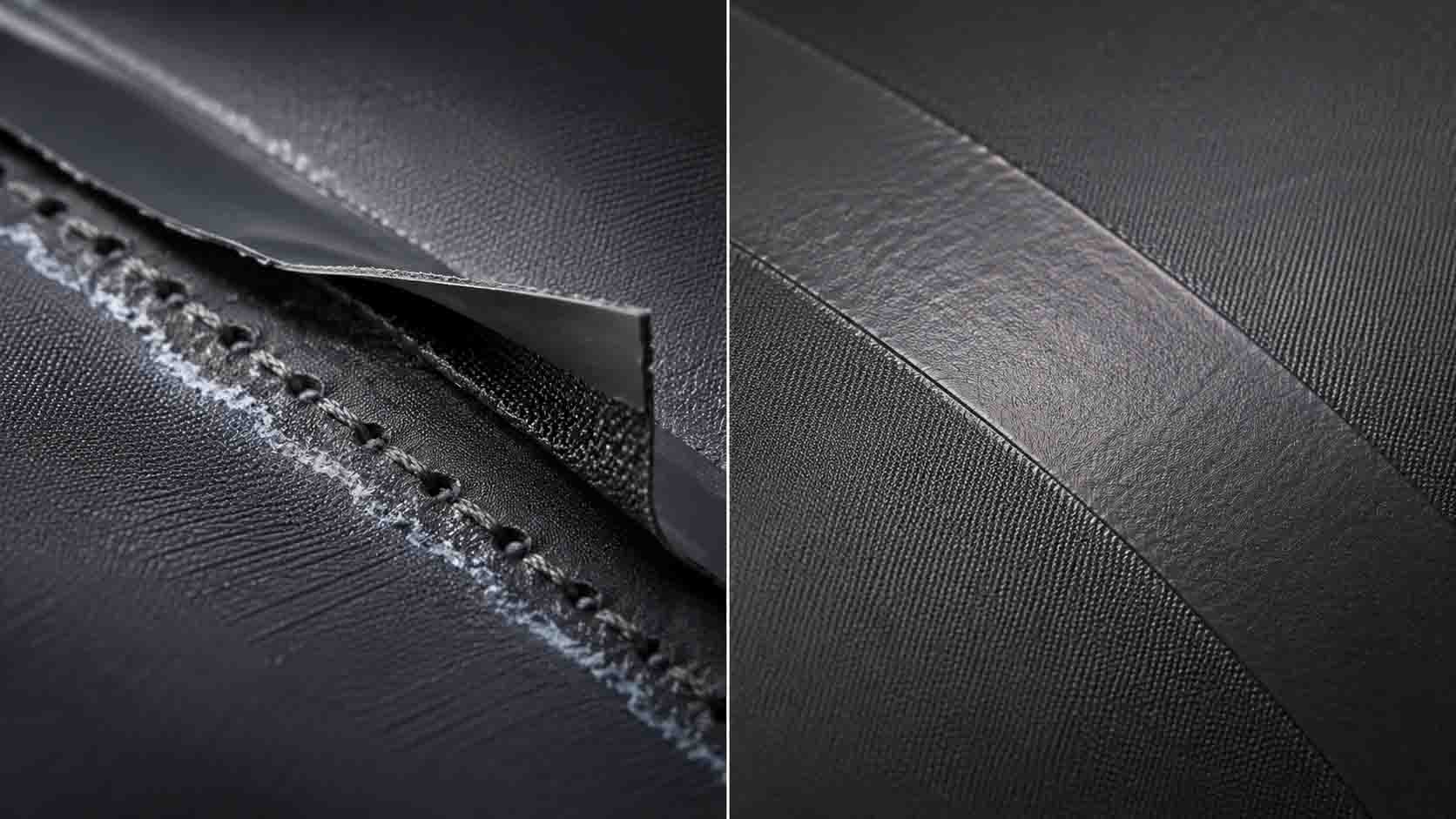

Průmyslové šití spojuje látkové panely tak, že jimi prochází jehlami ve vysoké hustotě. Každý průchod jehlou vytvoří perforaci ve voděodolné membráně. Typický šev může vytvořit několik stovek těchto perforací na metr délky švu. Výrobci to řeší páskou na švy aplikovanou přes prošívání, která zakryje otvory a obnoví voděodolnost – dočasně.
Problém se vyvíjí v průběhu času a při stresu z používání. Rozpuštěná ledová voda sedící na švech vložky vytváří konstantní hydrostatický tlak. Flexibilní cykly nošení naloženého batohu opakovaně opracovávají okraje lepicí pásky. Sluneční záření a teplotní cykly postupně zhoršují adhezi pásky. Nakonec se páska zvedne v rohu nebo na okraji, voda najde dírky po jehle pod ní a vložka prosakuje – ne katastrofálně, ale vytrvale, způsobem, který zničí tašku s potravinami nebo promočí balíček elektroniky na jednodenním výletu.
Jedná se o strukturální výsledek konstrukční metody, nikoli o selhání kontroly kvality. Šité konstrukce s lepicí páskou mohou vytvořit produkt, který projde počátečním testováním odolnosti proti vodě. Nemůže spolehlivě vyrobit produkt, který si tento výkon zachová po léta reálného používání.
Vysokofrekvenční svařování: Jak se odstraní režim selhání švu
Vysokofrekvenční (HF) svařování – také nazývané RF svařování – řeší problém sešitého švu změnou toho, co je šev.

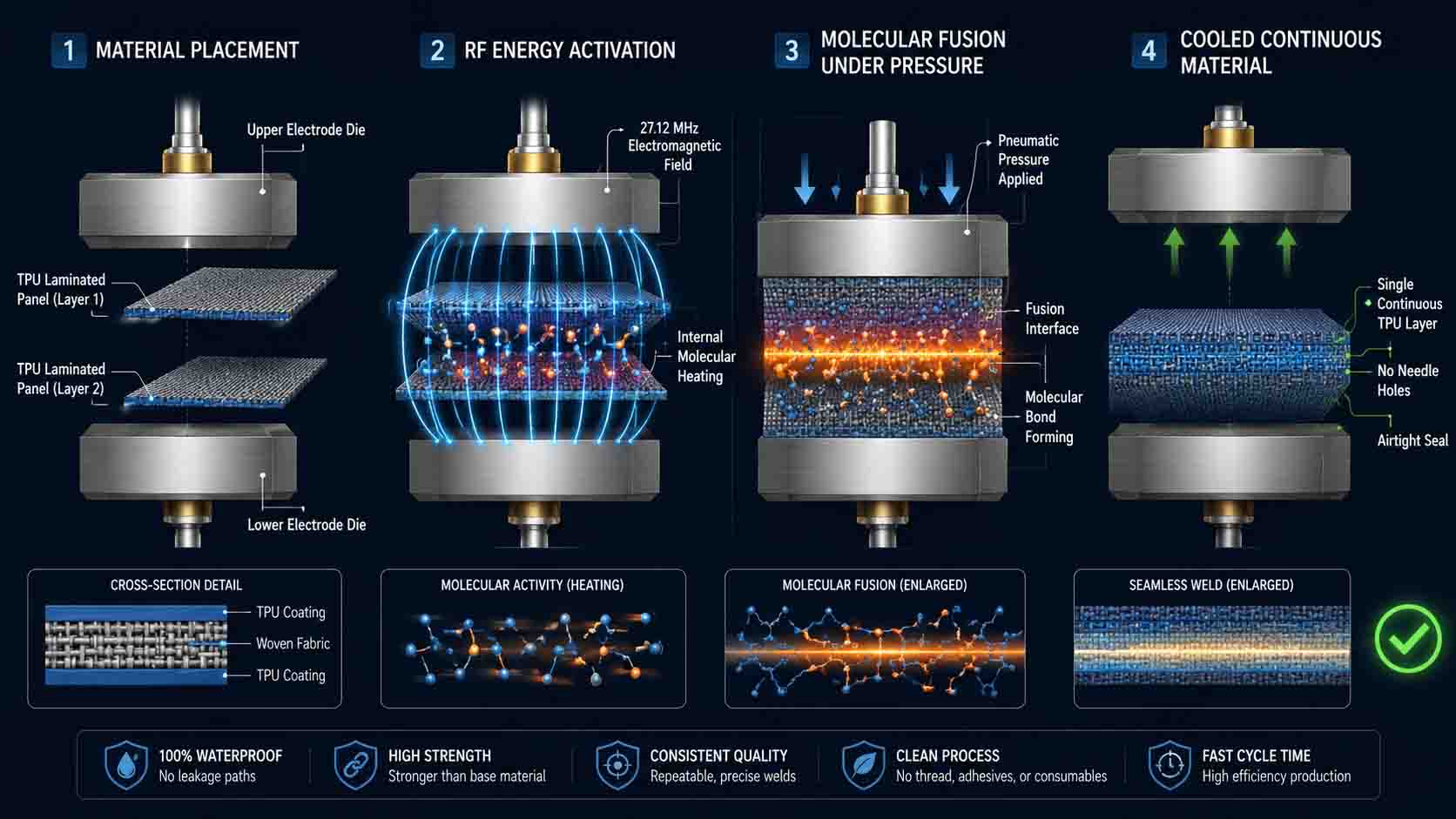

Namísto mechanického spojování dvou panelů z TPU dohromady závitem využívá vysokofrekvenční svařování elektromagnetickou energii na frekvenci 27,12 MHz k vytváření tepla uvnitř materiálu TPU v oblasti spojení. Střídavé elektromagnetické pole způsobuje, že polární molekuly v TPU rychle oscilují, čímž vzniká vnitřní tření a teplo. Při současně aplikovaném pneumatickém tlaku materiál na rozhraní mezi dvěma panely dosáhne své tavné teploty a vrstvy se spojí na molekulární úrovni.
Když se elektromagnetické pole odstraní a materiál se ochladí pod trvalým tlakem, dva panely se stanou jedním souvislým kusem materiálu v oblasti svaru. Nejsou zde žádné otvory pro jehly, žádná nit a žádná páska, která by nic zakrývala. Šev není utěsněný – již neexistuje jako samostatná struktura. Vnitřní vložka HF svařovaného měkkého chladiče je v podstatě jediná vodotěsná nádrž.
V praxi to znamená, že rozpuštěná ledová voda sedí na povrchu bez průnikových cest. Neexistují žádné okraje pásky, které by se daly zvedat, žádné otvory pro stehy, které by bylo možné otevřít pod tlakem, a žádný degradační mechanismus, který progresivně snižuje výkon švu po dobu životnosti produktu. Svarová zóna, která zadržuje vodu v den odeslání produktu, bude zadržovat vodu stejným způsobem o dva roky později, za předpokladu, že základní materiál není fyzicky poškozen.
Konstrukční metoda také umožňuje integraci vzduchotěsných zipových systémů, které doplňují svařovanou vložku. Když se vedle HF svařovaného těla použije správně specifikovaný vodotěsný zip, výsledkem je chladič, který lze naklonit na bok, převrátit nebo ponořit, aniž by prosakoval – ne kvůli pečlivému zacházení, ale protože neexistuje žádná strukturální cesta pro únik vody.
Laboratorní testování: Jak se ověřují požadavky na výkon
Materiálové specifikace a konstrukční metody určují, čeho je v zásadě chladící batoh schopen. Laboratorní testování určuje, zda konkrétní produkt skutečně plní tento potenciál. U prémiových měkkých chladičů jsou nejdůležitější tři testovací protokoly.
Test retence ledu

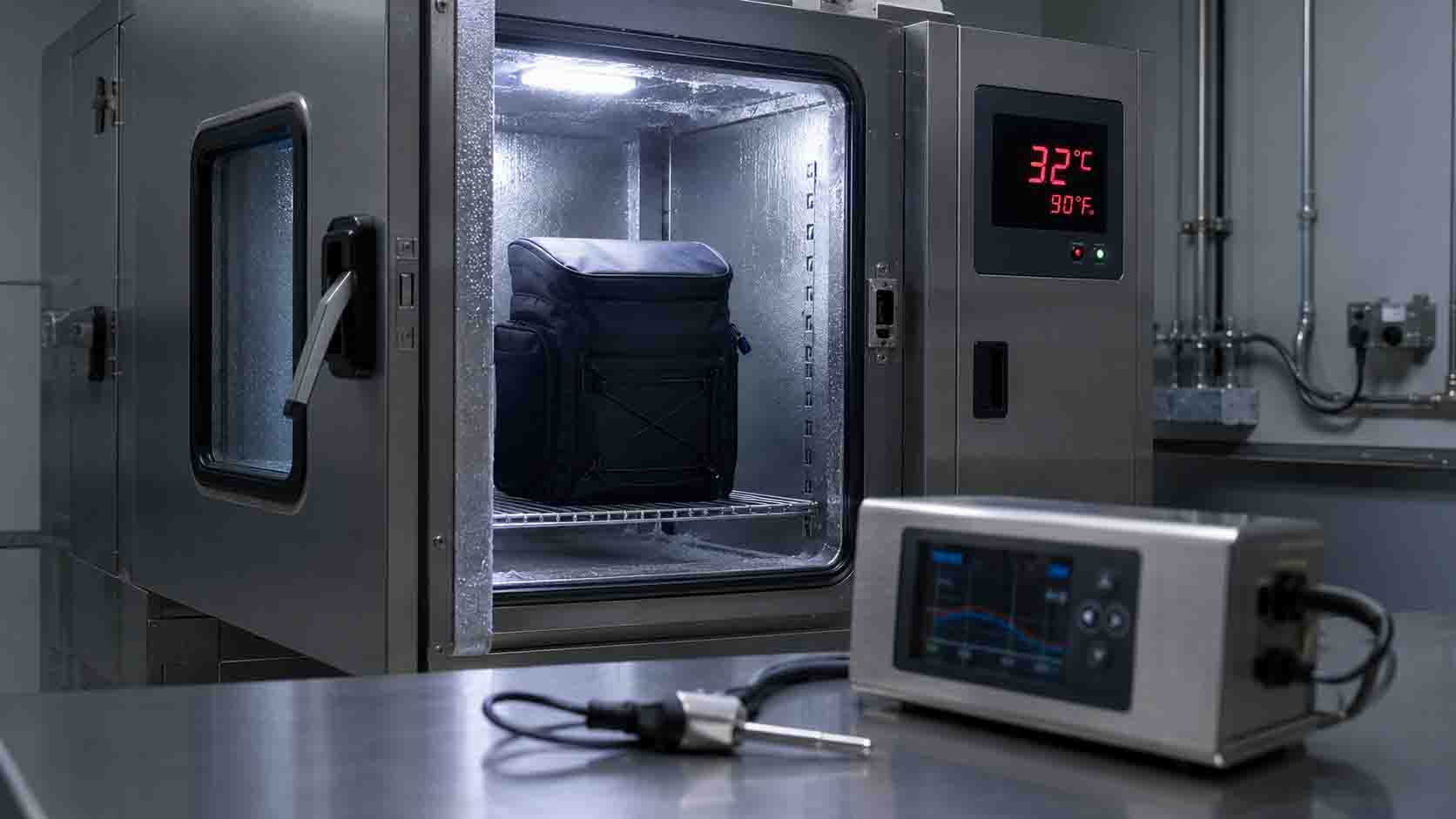

Zadržování ledu je hlavním nárokem na výkon každého chladiče a je vysoce citlivé na to, jak test probíhá. Smysluplné testování umístí nabitý chladič do komory s řízenou klimatizací, která udržuje stálou okolní teplotu – obvykle 32 °C nebo vyšší, simulující špičkové letní podmínky – a měří, jak dlouho se udrží pevný led. Prvotřídní konstrukce využívající pěnovou izolaci s uzavřenými buňkami v kombinaci s vysokofrekvenčními svařovanými švy a vzduchotěsnými uzávěry trvale dosahuje 48 až 72 hodin zadržování ledu za těchto podmínek, v závislosti na tloušťce pěny a počátečním zatížení ledem. Testy prováděné při nižších okolních teplotách nebo s předem chlazenými komorami poskytují delší čísla, která neodrážejí skutečné venkovní použití.
Testování hydrostatickým tlakem
Integrita švu pod tlakem se testuje nafouknutím utěsněného chladiče na specifikovaný vnitřní tlak – měřený v barech – a ověřením, že přes oblasti švů nebo uzavírací systémy neuniká žádný vzduch. Test 1,0 bar, ekvivalentní hydrostatickému tlaku 10metrového vodního sloupce, je vhodnou normou pro produkty určené pro skutečné venkovní použití včetně možného ponoření. Hodnoty IPX7 (1 metr ponoření po dobu 30 minut) a IPX8 (trvalé ponoření více než 1 metr) by měly být ověřeny testováním v komoře spíše než vlastní certifikací. HF svary trvale drží na 1,0 baru; šité švy s páskou obvykle selžou mezi 0,1 a 0,3 baru podle stejného zkušebního protokolu.
Testování pádem a zatížením
Plně naložený měkký chladící batoh – led, jídlo a nápoje dohromady – může vážit 15 až 20 kilogramů. Systém popruhů, připojovací body ramenního popruhu a rukojeti jsou při běžném používání pod značným namáháním a toto napětí se soustřeďuje na připojovací body svarů nebo stehů. Zátěžový test aplikuje na nosný systém maximální jmenovitou nosnost a podrobuje jej opakovaným cyklům pádu, aby se ověřilo, že připojovací body během používání v terénu neselžou. Toto testování je zvláště důležité pro HF svařované úchyty rukojetí a popruhů, kde oblast svaru potřebuje držet nosný hardware bez vyztužení, které poskytuje šití na spojích tkaniny a hardwaru.
Co tato inženýrská rozhodnutí znamenají pro OEM Sourcing
Rozdíl ve výkonu mezi prémiovým měkkým chladícím batohem a produktem, který jako takový pouze vypadá, je téměř zcela dán rozhodnutími učiněnými ve fázi specifikace materiálu a konstrukční metody – předtím, než je vyrobena jediná jednotka. V době, kdy je produkt na trhu a zákazníci jej vracejí kvůli netěsným švům nebo neúspěšnému zadržování ledu, jsou tato rozhodnutí již zablokována.
Pro značky hodnotící partnery v oblasti výroby měkkých chladičů jsou správné otázky specifické: Jaké třídy TPU se používají pro vložku a mají certifikaci potravinářské kvality? Jsou švy HF svařeny nebo prošity páskou a na jaký tlak jsou svary ověřeny? Jak vlastně vypadá protokol testu retence ledu – okolní teplota, doba trvání a podmínky počátečního zatížení? Provádí se hydrostatické testování na jednotku nebo na šarži?
Výrobce se skutečnými schopnostmi v této kategorii produktů bude mít na všechny tyto otázky jednoduché odpovědi. Vysvětlení konstrukce měkkého chladícího batohu, který skutečně funguje, není složité – je pouze specifické a specifičnost je přesně to, co odděluje produkt, který stojí za to podporovat, od produktu, který tomu tak není.
