Motocyklová vodotěsná brašna s technologií RF svařování

Sealock vyrábí nepromokavé tašky na motocykly v továrnách v Číně a Vietnamu pomocí vlastního radiofrekvenčního svařování 27,12 MHz. Na většině vodotěsných výrobků má svar jednu úlohu: udržet vodu mimo. Na motocyklových zavazadlech má dvě — utěsňuje tělo a ukotvuje každý popruh, D-kroužek a montážní panel, který drží naložený vak k vibračnímu stroji. Tato dvojí role při nepřetržitých vibracích je to, co dělá svařovací schopnost rozhodující tovární otázkou v této kategorii.

1. Profil továrny

Sealock (YiFuLong Outdoor Gear Co., Ltd.) vyrábí svařované nepromokavé tašky již více než 20 let a vyrábí pro mezinárodní outdoorové a motocyklové značky včetně Benelli, Helly Hansen, OSPREY a CHUMS.

• Vybavení:Dongguan, Čína | Ho Či Minovo město, Vietnam – u jakéhokoli modelu je k dispozici buď původ
• Svařování:vlastní RF svařování na 27,12 MHz, běžící vedle průmyslových šicích linek
• Kapacita:až 30 000 ks/měsíc na lince rolovacích zavazadel; 15 000 ks/měsíc na linkách zadních tašek
• Podmínky:MOQ 300 ks na model (500 na jednostranné sedlové brašně), vzorky 7–15 dní, hromadné 30–45 dní, FOB Guangdong z Shenzhenu
• certifikace:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Proč RF svařování vyhovuje materiálům motocyklových zavazadel

RF svařování je dielektrický proces: vysokofrekvenční elektromagnetické pole o frekvenci 27,12 MHz excituje polární molekuly uvnitř materiálu, takže teplo je generováno uvnitř, nikoli zvenčí. Obě vrstvy dosáhnou tavné teploty ve stejném okamžiku a spojí se na molekulární úrovni, čímž vznikne šev, který je typicky stejně pevný jako základní materiál nebo pevnější.

Proces má preferenci materiálu, která náhodou přesně odpovídá této kategorii. RF svařování funguje nejlépe na tkaninách potažených PVC a PU, což je přesně to, z čeho jsou vyrobena motocyklová zavazadla – svařovaná 500D PVC plachta ve většině sortimentu a TPU laminát na prémiové vrstvě. Oba jsou polární a svařují čistě. Toto zarovnání je důvodem, proč jsou nejpevnější švy ve světě plachet svařovány RF spíše než horkovzdušně nebo spojovány ultrazvukem.

3. Weld zde dělá dvě práce

Na suchém vaku tvoří svary zatavenou obálku a uživatel ji nese. Na zavazadlech motocyklu stejné svary také nesou dráhu nákladu. Taška je připevněna k sedadlu nosiče nebo spolujezdce, naložena na svou jmenovitou hmotnost – 8–12 kg na 45L zadní tašce, 50 kg přes sadu spárovaných sedlových brašen – a poté je vystavena hodinám vibrací motoru a vozovky, které nepřetržitě fungují v každém upevňovacím bodě.

To je důležité z důvodu dobře zavedeného vzoru selhání u svařovaných plachtových výrobků: slabé výztužné oblasti jsou nejčastější příčinou selhání plachtového zboží, které převáží náklad, zejména kryty nákladních automobilů a zadržování nákladu. Motocyklová zavazadla jsou ze stejného materiálu pod stejným druhem cyklického namáhání. Továrna, která svařuje krásný šev těla, ale zachází s náplastmi jako dodatečný nápad, vyrábí tašky, které zůstávají suché, dokud kotva nepovolí.

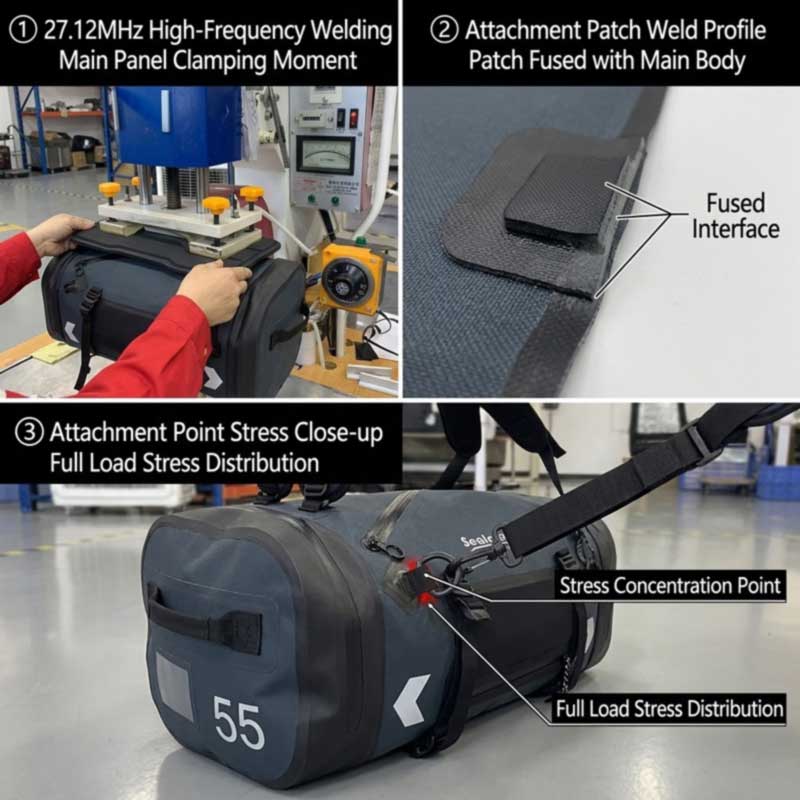

Obrázek 1: Svary motocyklového vaku plní dvojí funkci těsnění a nosnosti – kvalita svařování záplaty závěsného bodu určuje životnost celého vaku.

4. Jak je připevněn upevňovací hardware bez proražení pláště

Vše, k čemu se taška na motorku připevňuje, se musí připevnit k utěsněnému tělu, aniž by to prostrčila jehla. Metodou jsou přivařené výztužné záplaty: záplata je RF přivařena k vnějšímu povrchu těla, čímž se vytvoří vlastní vodotěsné těsnění na svařovaném rozhraní, a nosná součást sedí na této záplatě, nikoli na membráně. V celém sortimentu to zahrnuje montážní panely se suchým zipem, odolné nylonové D-kroužky, kompresní a rychloupínací páskové kotvy, propojovací panely s poznávacími značkami, zámky bungee cord a poutka ve stylu MOLLE.

Design nástrojů zde skutečně funguje. Komponenty podobného tvaru mohou být svařeny pomocí jedné matrice a dvě nebo více součástí mohou být spojeny jedním aktivováním matrice umístěné napříč oběma - což je to, co udržuje umístění záplat identické od první jednotky k poslední, spíše než unášení podle úsudku operátora.

5. Mirror-Pair Tooling pro vyvážené sedlové brašny

Spárované sedlové brašny zavádějí požadavek, který nemá žádný jiný produkt v této řadě: levá a pravá korba musí být rozměrově identická, protože nestejné objemy vedou k nestejnému zatížení a motocykl nesoucí větší hmotnost na jedné straně se ve vyjetých kolejích a bočním větru zneklidňuje. To z něj dělá spíše problém s nástroji než problém s montáží – součásti zrcadel jsou navařeny na lícovaných matricích, takže obě strany vycházejí z linky na stejné rozměry a sada 80 l je vyrobena jako 40 l na stranu, přičemž každá taška je samostatně odnímatelná a použitelná samostatně.

6. Dvě sady parametrů napříč rozsahem

Rozsah zahrnuje dvě materiálové rodiny a nesvařují se stejným způsobem. Parametry svařování – výkon, doba setrvání, tlak a doba chlazení – jsou kvalifikovány samostatně pro 500D PVC plachtu a pro laminát TPU a rekvalifikovány, když se změní barva nebo šarže látky, protože pigmenty, plniva, vlhkost a tloušťka mění způsob, jakým materiál absorbuje RF energii. Zejména tlustší materiály potřebují pevnější svary a přísnější kontrolu.

Prémiová úroveň přidává třetí případ. SL-E984 55L je zabudován do ripstopového TPU laminátu se vzduchotěsným voděodolným zipem přivařeným k tělu, s hodnocením IPX7 na 1,27 kg – sedlo zipu je náročnější svar než obyčejný šev, protože dráha musí zůstat rozměrově věrná po celé své délce a přitom zůstat utěsněná. Testy odlupování se provádějí na vzorových svarech na začátku každého běhu, aby se potvrdilo úplné spojení před pokračováním šarže; správný svar se protrhne základní tkaninou, spíše než aby se čistě rozdělil na rozhraní. Základní proces je popsán vvýrobní proces od řezání až po RF svařování.

7. Line Flow

• Příchozí kontrola— plachta a laminát zkontrolovány na konzistenci, tloušťku a odstín nátěru; hardware a reflexní materiály ověřeny.
• Řezání— panely řezané na značku, se zrcadlovými panely pro spárované produkty řezané dohromady.
• Branding a reflexe— loga a reflexní prvky aplikované na ploché panely, pokud jsou přístupné.
• Strukturální šití— nosné podsestavy postavené na plochých panelech předtím, než existuje jakékoli vodotěsné těsnění.
• RF svařování— švy karosérie, výztužné záplaty, montážní panely a zipová sedadla svařená na 27,12 MHz.
• Chlazení— svarové švy nastavené řízeným chlazením před manipulací, protože časné uvolnění tlaku je běžnou příčinou slabých svarů.
• Seřezávání a konečná montáž— odstraněny přezky, poté nasazeny přezky, popruhy a uzávěry.
• Testování a balení— zkouška těsnosti, poté zabalení podle specifikace kartonu, jeden kus na PP sáček s 20 ks na karton na liniích zadních sáčků.

8. Testování založené na vibracích

Protože na motocyklových zavazadlech selhávají spíše kotvy než textilie, testujeme závaží směrem k nim. Cyklování zátěže přes 1 500 cyklů se zaměřuje na montážní popruhy, D-kroužky a rukojeti, spolu s pevností v tahu a spojení na samotných svarech, solným sprejem pro hardware vystavený pobřežnímu vzduchu a posoleným zimním silnicím, odolností proti tření, barevnou stálostí a barevným rozdílem. Ověření vodotěsnosti probíhá jako testování ponořením pro modely IPX7 a testování deštěm a tryskami pro IPX6.

U každé šarže probíhá třístupňová kontrola: IQC na příchozí plachtě, hardwaru a reflexních materiálech; IPQC týkající se svarů a konstrukce montážního bodu v procesu, včetně testů odlupování při spuštění; a OQC se vzorkováním AQL, dávkovým testováním a porovnáním podepsaných vzorků zlata. Úplný postup kontroly u zákazníka – vybalení z krabice, vakuové odsávání, 24hodinový statický odpočinek a stanovení úniku vzduchu – lze sledovat od konce do konce, přičemž je k dispozici kontrola třetí stranou prostřednictvím SGS nebo QIMA. Normy jsou uvedeny vstandardy kontroly kvality pro vodotěsnou výrobu.

9. Produkty postavené na těchto liniích

Modely uspořádané spíše podle typu než podle priority:

Obraz	Model	Kapacita	Materiál	Svařovaná konstrukce	Stránka produktu
	SL-E984	55L	420D / 501D ripstop TPU	Svařované tělo + vzduchotěsné sedlo na zip · IPX7 · reflexní panely a lemování	Pohled
	SL-C807	45L	500D PVC / 420D TPU	HF svařované švy + svařovaný montážní panel se suchým zipem · IPX6 · nominální 8–12 kg	Pohled
	SL-C619	35/50L	500D PVC plachta	HF-svařované + PVC výztužné panely, svařované D-kroužkové kotvy · IPX6	Pohled
	80L sedlové brašny	80 l (40 l × 2)	Svařované PVC	Svařovaná tělesa z páru zrcadel · 50 kg · oboustranné reflexní	Pohled
	60L sedlové brašny	60L	Svařované PVC	Bezproblémově svařované, obě strany odnímatelné · 50 kg	Pohled
	SL-C629	40/60/90L	500D PVC plachta	Svařovaná taška na zadní sedadlo / zadní část · jednoletá záruka	Pohled

Celé kategorie najdete podvoděodolné tašky, dufflesasuché pytle. Požadavky na konstrukci pro kategorii jsou uvedeny v příručce prodobrodružné značkya jak ověřit nároky továrny vprůvodce výběrem dodavatele.

10. Vývoj na zakázku

Nové geometrie vyžadují vlastní obrobené matrice, uváděné samostatně a vyrobené před zahájením vzorkování, a nástroje jsou navrženy pro opakovatelnost v tisících jednotek místo jednoho dobrého vzorku. V rámci toho je podporován základní vývoj od náčrtu, vzorku nebo cílové specifikace – kapacita, typ uzávěru, montážní systém včetně zadních desek vyřezaných do pojmenovaného vzoru racku, tkanina a denier, reflexní pokrytí a jmenovitá zátěž. Všimněte si, že vzhled třícestného modelu 55L je chráněn registrovaným patentem na design; Partneři OEM dostávají odlišný originální vývoj spíše než kopie chráněných uměleckých děl.

11. Nejčastější dotazy

Otázka: Proč se používá RF svařování spíše než horkovzdušné nebo šití?
Odpověď: RF generuje teplo uvnitř materiálu, takže se obě vrstvy spojí současně a vytvoří šev, který je obvykle stejně pevný jako základní materiál a spolehlivě vzduchotěsný. Vyhovuje také speciálně tkaninám potaženým PVC a PU, ze kterých jsou vyrobena motocyklová zavazadla. Prošívání perforuje vodotěsnou vrstvu a spoléhá na pásku, která se nadzvedává ohybem, teplem a oděrem.

Otázka: Jak se připevňují popruhy a D-kroužky, když tělo nelze prošít?
A: S navařenými výztuhami. Záplata je vysokofrekvenčně přivařena k vnějšímu povrchu, čímž se vytvoří vlastní vodotěsné těsnění na rozhraní a nosný hardware sedí spíše na záplatě než na membráně. Montážní panely se suchým zipem, MOLLE pásy a bungee kotvy se připevňují stejným způsobem.

Otázka: Kde vlastně selhává zavazadla na motorku?
Odpověď: V oblastech výztuže a připevnění, ne uprostřed panelu. Slabé vyztužení je zavedeným vzorem selhání na nosných plachtových výrobcích a vibrace na motocyklu jej urychlují. Proto zde na kotevní konstrukci a zátěžové cyklistice záleží více než na jakékoli jiné voděodolné tašce.

Otázka: Jak udržujete spárované sedlové brašny vyvážené?
A: Prostřednictvím nástrojů. Komponenty zrcadel jsou navařeny na lícovaných matricích, takže obě těla vycházejí z linky do stejných rozměrů – sada 80 l je 40 l na stranu. Nestejné objemy vedou k nerovnoměrnému zatížení a kolo nesoucí větší váhu na jedné straně je ve vyjetých kolejích a bočním větru neklidné.

Otázka: Používají modely PVC a TPU stejné nastavení svařování?
Odpověď: Ne. Parametry jsou kvalifikovány samostatně pro skupinu materiálů a rekvalifikovány při změně barvy nebo šarže látky, protože pigmenty, plniva, vlhkost a tloušťka mění způsob, jakým materiál absorbuje RF energii. Silnější materiály vyžadují pevnější svary a přísnější kontrolu.

Otázka: Můžeme zadat tvar, který není v katalogu?
A: Ano. Nová geometrie potřebuje vlastní obrobenou matrici, kotovanou samostatně a postavenou před vzorkováním, což je normální krok v základním vývoji. Sdělte datum spuštění při dotazu, aby bylo možné naplánovat nástroje a odběr vzorků.
